传感器电路内部的噪声来源有7种，包括低频噪声、散粒噪声、高频热噪声、晶体管的噪声、电阻器的噪声等，具体介绍如下：
1、低频噪声
低频噪声主要是由于内部的导电微粒不连续造成的。特别是碳膜电阻，其碳质材料内部存在许多微小颗粒，颗粒之间是不连续的，在电流流过时，会使电阻的导电率发生变化引起电流的变化，产生类似接触不良的闪爆电弧。另外，晶体管也可能产生相似的爆裂噪声和闪烁噪声，其产生机理与电阻中微粒的不连续性相近，也与晶体管的掺杂程度有关。
2、半导体器件产生的散粒噪声
由于半导体PN结两端势垒区电压的变化引起累积在此区域的电荷数量改变，从而显现出电容效应。当外加正向电压升高时，N区的电子和P区的空穴向耗尽区运动，相当于对电容充电。当正向电压减小时，它又使电子和空穴远离耗尽区，相当于电容放电。当外加反向电压时，耗尽区的变化相反。当电流流经势垒区时，这种变化会引起流过势垒区的电流产生微小波动，从而产生电流噪声。其产生噪声的大小与温度、频带宽度△f成正比。
3、高频热噪声
高频热噪声是由于导电体内部电子的无规则运动产生的。温度越高，电子运动就越激烈。导体内部电子的无规则运动会在其内部形成很多微小的电流波动，因其是无序运动，故它的平均总电流为零，但当它作为一个元件(或作为电路的一部分)被接入放大电路后，其内部的电流就会被放大成为噪声源，特别是对工作在高频频段内的电路高频热噪声影响尤甚。
通常在工频内，电路的热噪声与通频带成正比，通频带越宽，电路热噪声的影响就越大。以一个1kΩ的电阻为例，如果电路的通频带为1MHz，则呈现在电阻两端的开路电压噪声有效值为4μV(设温度为室温T=290K)。看起来噪声的电动势并不大，但假设将其接入一个增益为106倍的放大电路时，其输出噪声可达4V，这时对电路的干扰就很大了。
4、电路板上的电磁元件的干扰
许多电路板上都有继电器、线圈等电磁元件，在电流通过时其线圈的电感和外壳的分布电容向周围辐射能量，其能量会对周围的电路产生干扰。像继电器等元件其反复工作，通断电时会产生瞬间的反向高压，形成瞬时浪涌电流，这种瞬间的高压对电路将产生极大的冲击，从而严重干扰电路的正常工作。
5、晶体管的噪声
晶体管的噪声主要有热噪声、散粒噪声、闪烁噪声。
热噪声是由于载流子不规则的热运动通过BJT内3个区的体电阻及相应的引线电阻时而产生。其中rbb''''''''''''''''所产生的噪声是主要的。
通常所说的BJT中的电流，只是一个平均值。实际上通过发射结注入到基区的载流子数目，在各个瞬时都不相同，因而发射极电流或集电极电流都有无规则的波动，会产生散粒噪声。
由于半导体材料及制造工艺水平使得晶体管表面清洁处理不好而引起的噪声称为闪烁噪声。它与半导体表面少数载流子的复合有关，表现为发射极电流的起伏，其电流噪声谱密度与频率近似成反比，又称1/f噪声。它主要在低频(kHz以下)范围起主要作用。
6、电阻器的噪声
电阻的干扰来自于电阻中的电感、电容效应和电阻本身的热噪声。例如一个阻值为R的实芯电阻，可等效为电阻R、寄生电容C、寄生电感L的串并联。一般来说，寄生电容为0.1～0.5pF，寄生电感为5～8nH。在频率高于1MHz时，这些寄生电感电容就不可忽视了。
各类电阻都会产生热噪声，一个阻值为R的电阻(或BJT的体电阻、FET的沟道电阻)未接入电路时，在频带宽度B内所产生的热噪声电压为：
式中：k为玻尔兹曼常数;T是绝对温度(单位：K)。热噪声电压本身是一个非周期变化的时间函数，因此，它的频率范围是很宽广的。所以宽频带放大电路受噪声的影响比窄频带大。
7、另外，电阻还会产生接触噪声，其接触噪声电压为
式中：I为流过电阻的电流均方值;f为中心频率;k是与材料的几何形状有关的常数。由于Vc在低频段起重要的作用，所以它是低频传感器电路的主要噪声源。
以上就是传感器电路内部的噪声。

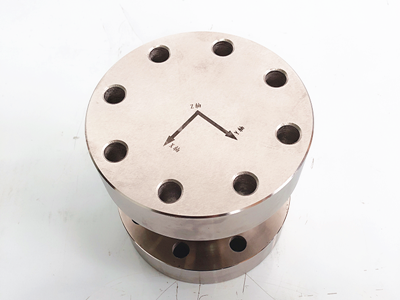

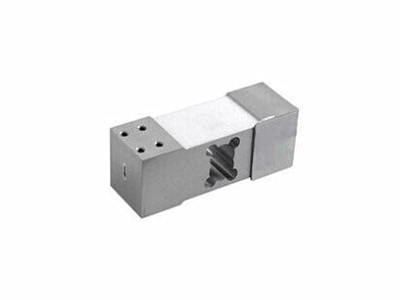

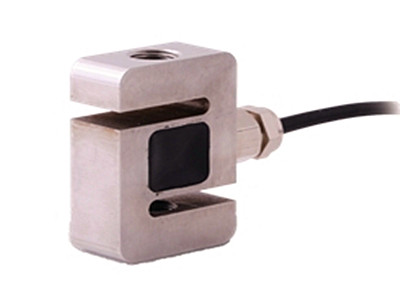

更多问题或需要传感器，欢迎咨询长沙诺赛希斯仪器仪表有限公司。主要生产各种高精度三维力传感器、三轴力传感器，冲击力传感器和称重传感器。
