NOS-Z205 柱式称重传感器

作者：来源：时间：2015-11-11 17:12 :59

一、柱式称重传感器安装注意事项

1.在潮湿环境场所安装称重传感器应选择适合的密封方式的传感器，且安装时用黄油对接线以及整个传感器外表进行涂抹，进行彻底密封。
2.必须严格按载荷重量进行称重。
3.称重平台安装性能优良的减震装置。
4.称重传感器的加载一定要在确定的方向上加载，尽量避免横向力、附加弯矩扭矩的产生。
5.传感器的外壳单独接地，以保证其有稳定的零电位。

二、柱式称重传感器特点
量程范围广，抗过载能力强
优质合金钢材质，
安装简便快速
广泛用于医药化工，铁路桥梁、煤炭冶金、仓储秤、料罐千斤顶等大吨位称重

三、Capacities 量程

5t、10t、15t、20t、30t、40t、50t、80t、100、、、500t

四、Specification 技术参数

Rated Output	额定输出	2.0mV/V ±0.1%
Zero Balance	零点平衡	±1% of rated output
Creep after 30 minutes	蠕变	±0.05% of rated output
Nonlinearity	非线性	±0.05% of rated output
Repeatability	重复性	±0.05% of rated output
Temp. effect on output	灵敏度温漂	≤0.02% of applied output/ºC
Temp. effect on zero	零点温漂	≤0.02% of applied output/ºC
Safe Temp. Range	可用温度范围	-10ºC to + 70ºC
Temp. Compensated	温度补偿范围	-10ºC to + 40ºC
Safe Overload	安全载荷	150%
Input Impedance	输入阻抗	387 ohm ± 20 ohm
Output Impedance	输出阻抗	350 ohm ± 5 ohm
Rated Excitation	推荐激励电压	10V DC/AC
Maximum Excitation	较大激励电压	15V DC/AC

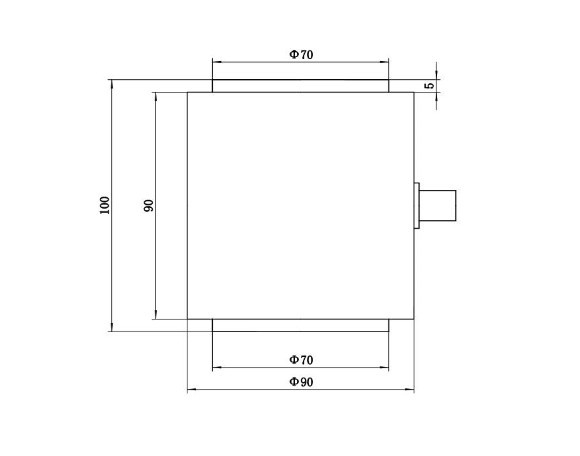

五、Dimensions 尺寸
