NOS-L101 S型拉压力传感器

作者：来源：时间：2015-09-06 11:45 :26

一、Features 主要特点

S-Type load cell
Senior aluminum
Easy to install, stabile & reliable
Suitable for tension measurements, batching systems, industrial scales and package systems, etc

S型传感器
优质合金钢材质
安装简便、快捷，稳定可靠
适用于材料试验机、配料秤、机电结合称和包装秤等

二、Capacities 量程

5kg、10kg、15kg、20kg、50kg、100kg、200kg…..20t

三、Specification 技术参数

Rated Output	额定输出	2.0mV/V ±0.1%
Zero Balance	零点平衡	±1% of rated output
Creep after 30 minutes	蠕变	±0.02% of rated output
Nonlinearity	非线性	±0.02% of rated output
Hysteresis	滞后	±0.02% of rated output
Repeatability	重复性	±0.02% of rated output
Temp. effect on output	灵敏度温漂	≤0.02% of applied output/ºC
Temp. effect on zero	零点温漂	≤0.002% of applied output/ºC
Safe Temp. Range	可用温度范围	-10ºC to + 70ºC
Temp. Compensated	温度补偿范围	-10ºC to + 40ºC
Safe Overload	安全载荷	150%
Input Impedance	输入阻抗	387 ohm ± 20 ohm
Output Impedance	输出阻抗	350 ohm ± 5 ohm
Rated Excitation	推荐激励电压	10V DC/AC
Maximum Excitation	较大激励电压	15V DC/AC

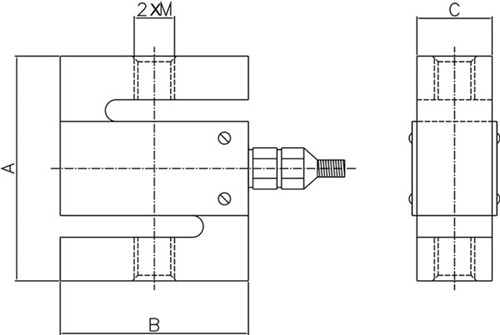

四、Dimensions 尺寸

S型拉压力传感器尺寸

量程(kg)	A	B	C	M
5-50	64	51	12.7	M8
100-700	76	51	19.1	M12
1000-1500	76	51	25.4	M12
2000-5000	108	76.2	25.4	M20
7500-10000	178	127	51	M30
20000	188	140	60	M36×3
