压力传感器是供水系统必不可少的配件，只有它才能让变频器实时接收到网管的压力，按设定压力实现调速恒压。它就像供水系统的小心脏，没了它供水系统就没法正常运作了，所以如何正确安装传感器显得至关重要。今天跟大伙一起探讨各种规格传感器的安装连接方法。
压力传感器分为电压型与电流型两种：
电压型：多为远传压力表，供电6-10V，反馈信号为0-10V，但反馈精度较低，优势是可以直接观察管网实际压力。
电流型：供电方式有10V、24V、9-36V等多种规格，反馈信号为标准的4-20MA，同时也分为两线制和三线制。

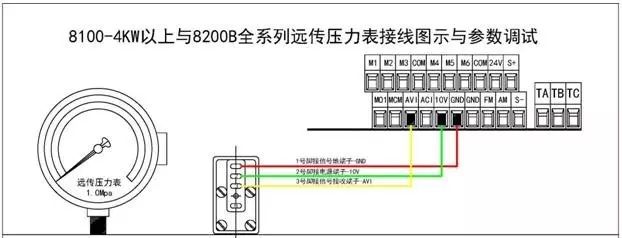

01、远传压力表安装接线
远传压力表接线端从上到下固定1脚为接地端子、2脚为电源端子、3脚为信号端子。对应8200B/8100控制板分别是接地对应GND、电源对应10V、信号对应AVI。
参数设置：按压力表的实际量程设置F0.08(单位为BAR)，F0.09=0(反馈类型为电压型)。

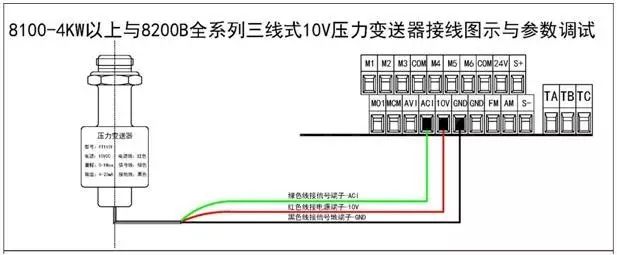

02、三线式10V传感器安装接线
三线式10V传感器，常见的配线颜色为红色（电源线）、绿色（信号线）、黑色（接地线），具体示实物为准，对应8200B/8100控制板分别是红线接10V、绿线接ACI、黑线接GND。
参数设置：按传感器的实际量程设置F0.08(传感器量程)，传感器反馈类型F0.09=1(出厂为电流型)。

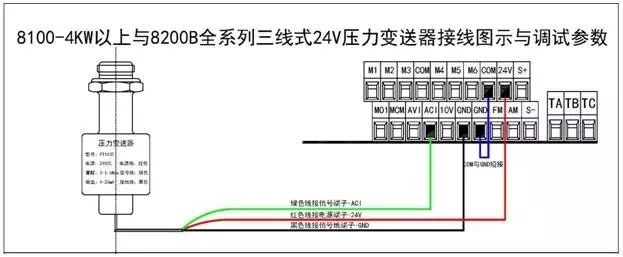

03、三线式24V传感器安装接线
三线式24V的传感器，常见的配线颜色为红色（电源线）、绿色（信号线）、黑色（接地线），具体以实物为准，对应8200B/8100控制板分别是红线接10V、绿线接ACI、黑色接GND，最后要将COM与GND短接。
参数设置：按传感器的实际量程设置F0.08(传感器量程)，传感器反馈类型F0.09=1(出厂为电流型)。

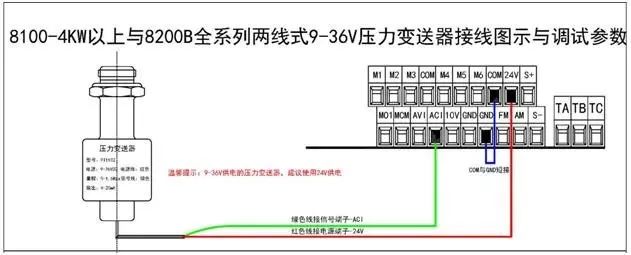

04、两线式24V、9-36V传感器安装接线
两线式24V、9-36V的传感器，对比三线式少了一根接地线，常见的配线颜色为红色（电源线）、绿色（信号线），具体以实物为准，对应8200B/8100控制板分别是红线接10V、绿线接ACI，最后要将COM与GND短接。
参数设置：按传感器的实际量程设置F0.08(传感器量程)，传感器反馈类型F0.09=1(出厂为电流型)。

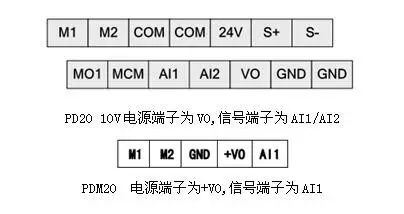

对应其它机型安装连接其实大同小异，只是对应信号端子名称或者位置不一样，下图分别为PD20、PDM20的接线端子图：
