NOS-T1 静态扭矩传感器

作者：来源：时间：2015-10-21 08:39 :02

一、Features 主要特点

The resistance strain type principle, high precision, stable and reliable performance
Need not be repeated zero can be continuous measurement of positive and reverse torque
Applies to static, non continuous rotary torque force value measurement

采用电阻应变式原理，精度高，性能稳定可靠。
不需反复调零即可连续测量正反向扭矩；
适用于静态、非连续旋转的扭矩力值测量

二、Capacities 量程

2，5，10，20，50，100，200，300，500，1000，2000，3000N.m

三、Specification 技术参数

Rated Output	额定输出	2.0mV/V ±0.1%
Zero Balance	零点平衡	±1% of rated output
Creep after 30 minutes	蠕变	±0.2% of rated output
Nonlinearity	非线性	±0.2% of rated output
Hysteresis	滞后	±0.2% of rated output
Repeatability	重复性	±0.2% of rated output
Temp. effect on output	灵敏度温漂	≤0.05% of applied output/ºC
Temp. effect on zero	零点温漂	≤0.05% of applied output/ºC
Safe Temp. Range	可用温度范围	-10ºC to + 70ºC
Temp. Compensated	温度补偿范围	-10ºC to + 40ºC
Safe Overload	安全载荷	150%
Input Impedance	输入阻抗	387 ohm ± 20 ohm
Output Impedance	输出阻抗	350 ohm ± 5 ohm
Rated Excitation	推荐激励电压	10V DC/AC
Maximum Excitation	较大激励电压	15V DC/AC

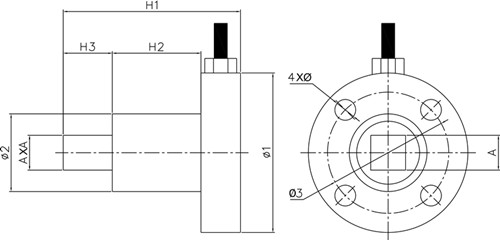

四、Dimensions 尺寸

量程N.m	A	H1	H2	H3	Φ1	Φ2	Φ3	Φ
2-200	12.5	55	30	15	59	32	45	6.5
300-1500	25.4	75	40	24	68	40	55	8.5
2000-3000	25.4	85	44	24	98	56	80	13
