一、两维力传感器介绍
两维力传感器与三维力传感器不同，指的是一种能够同时测量两个方向以上力及力矩分量的力传感器，在笛卡尔坐标系中力和力矩可以各自分解为三个分量，因此，多维力最完整的形式是六维力/力矩传感器，即能够同时测量三个力分量和三个力矩分量的传感器，这款是测量二个力分量的传感器。
二、传感器主要特点
多维力传感器：又称三轴力传感器、三向力传感器、三分量力传感器、多维力传感器、三向动态力传感器、三轴动态力传感器、三分量动态力传感器、多维动态力传感器。它是基于电阻应变原理，可实时的测量物体在X/Y/Z三个方向上的静态和动态受力情况，采用抗偏载设计，有效减小了三轴互相之间的串扰。
三、传感器主要应用

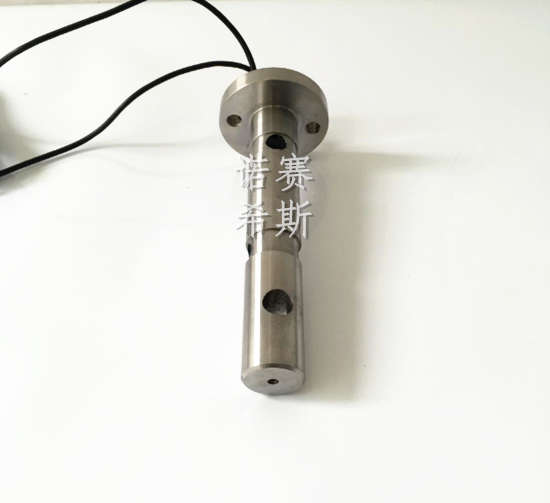

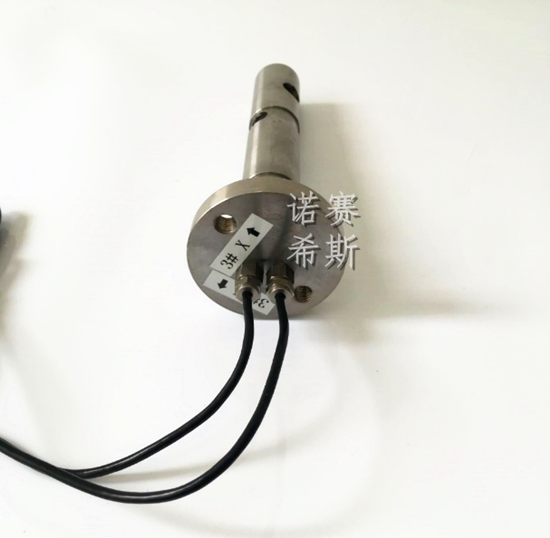

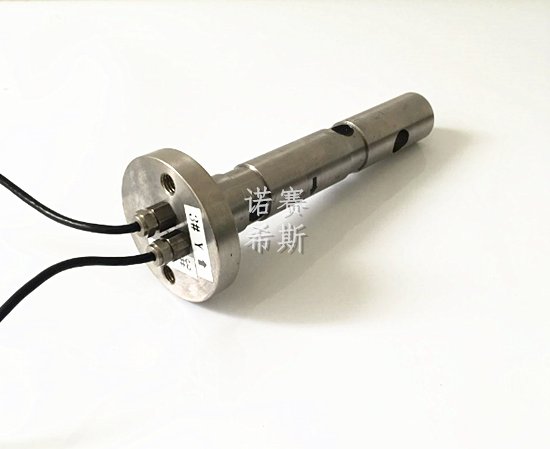

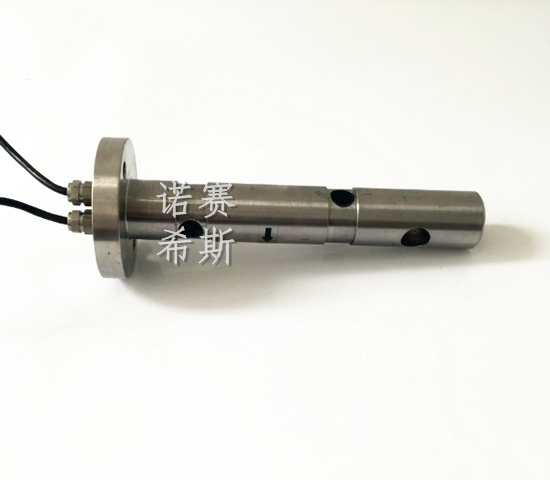

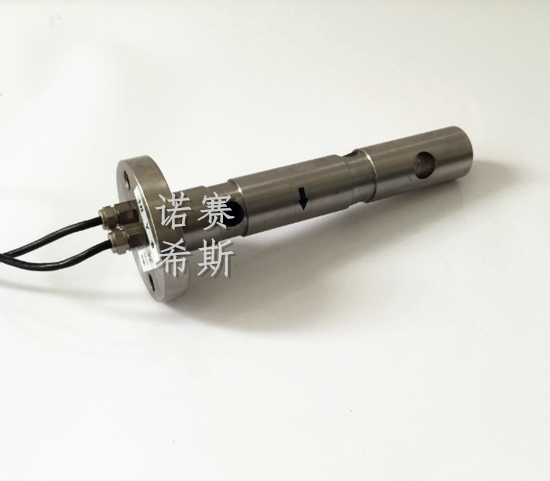

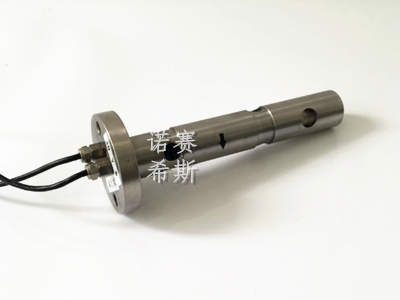

轴销式两维力传感器采用轴销式设计结构，安装简便，可直接替代安装轴销。该传感器广泛使用于航空航天，机器人，汽车和医疗研究以及一些需要测力的连接结构等领域。
四、传感器测量范围
±100kg~~±10T
五、技术参数
|
Rated Output |
额定输出 |
0.5mV/V ±0.1% |
|
Zero Balance |
零点平衡 |
±1% of rated output |
|
Creep after 30 minutes |
蠕变 |
±0.5% of rated output |
|
Nonlinearity |
非线性 |
±0.5% of rated output |
|
Hysteresis |
滞后 |
±0.5% of rated output |
|
Repeatability |
重复性 |
±1.0% of rated output |
|
Temp. effect on output |
灵敏度温漂 |
≤0.02% of applied output/ºC |
|
Temp. effect on zero |
零点温漂 |
≤0.02% of applied output/ºC |
|
Safe Temp. Range |
可用温度范围 |
-10ºC to + 70ºC |
|
Temp. Compensated |
温度补偿范围 |
-10ºC to + 40ºC |
|
Safe Overload |
安全载荷 |
150% |
|
Input Impedance |
输入阻抗 |
387 ohm ± 20 ohm |
|
Output Impedance |
输出阻抗 |
350 ohm ± 5 ohm |
|
Rated Excitation |
推荐激励电压 |
10V DC/AC |
|
Maximum Excitation |
较大激励电压 |
15V DC/AC |
六、产品尺寸
