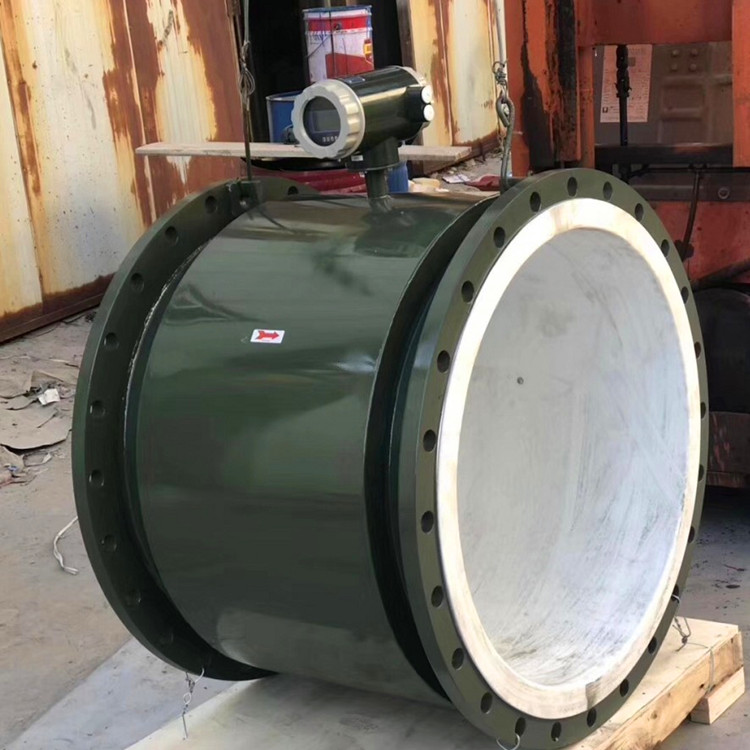

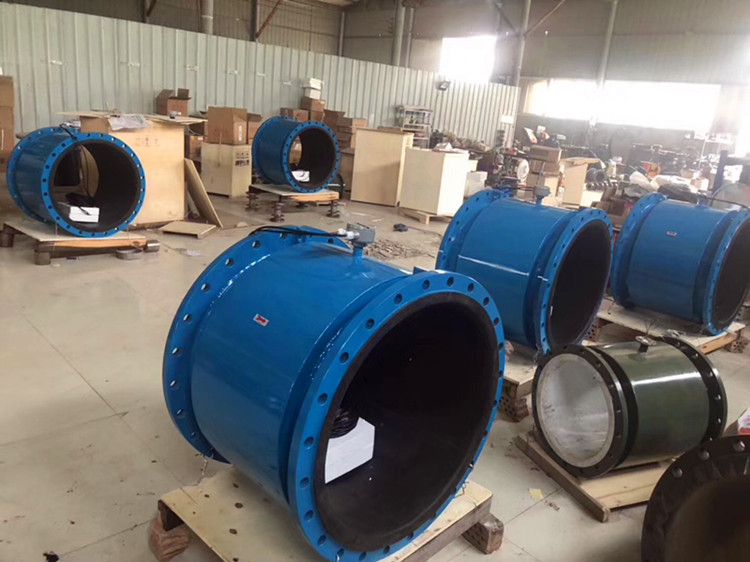

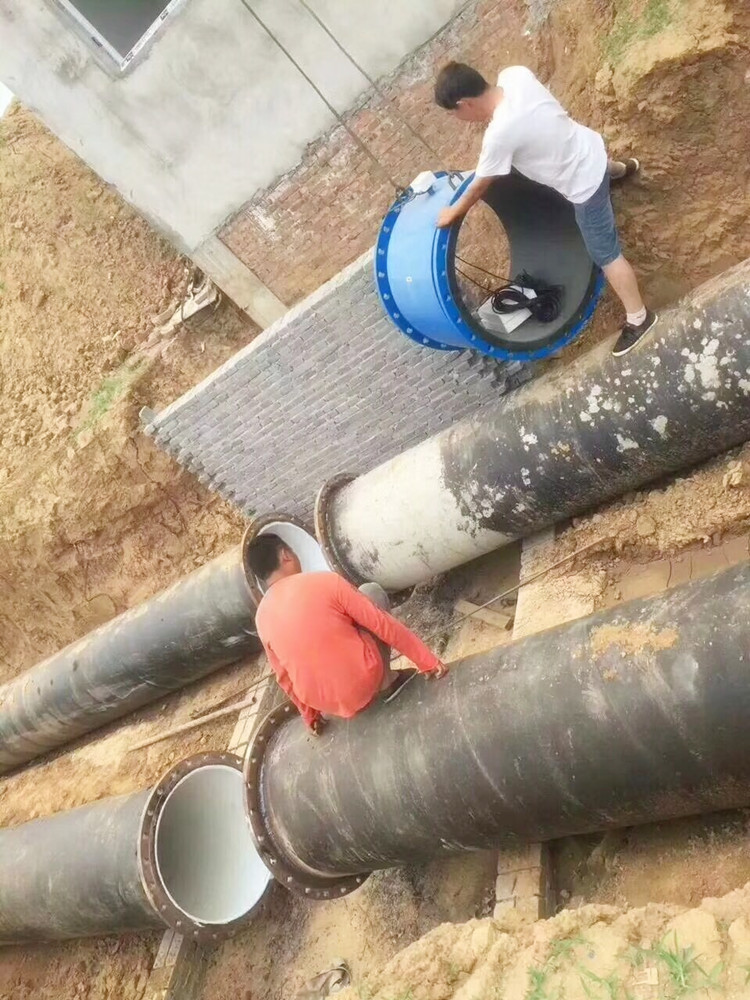

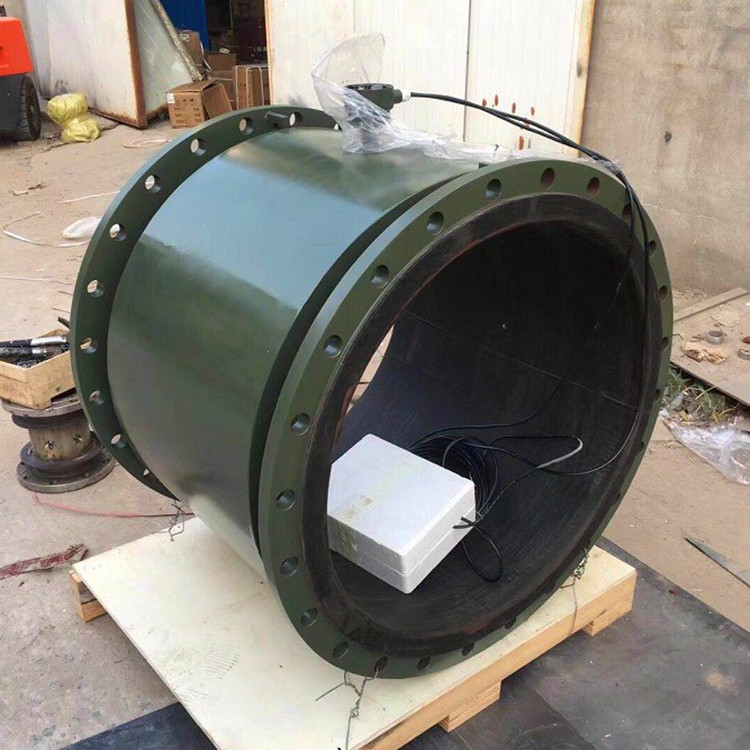

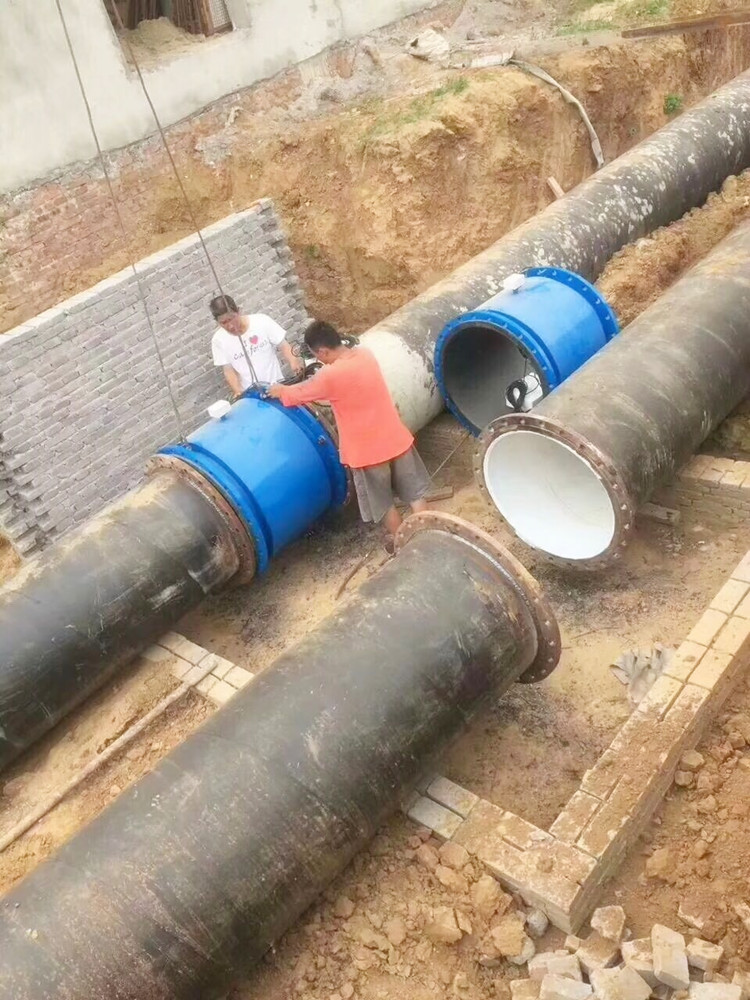

某污水处理厂电磁流量计安装

电磁流量计安装注意事项：

测量管在任何时刻必须完全注满介质---电磁流量计无法在不满管或空管的情况下正常工作。
选择充满液体的直管段,如管路的垂直段(流向由下向上为宜)或充满液体的水平管道(整个管路中最低处为宣),在安装与测量过程中,不得出现非满管情况;
测量位置应选在流量计上游大于5D 和下游有3D 直管段处;
测量点选择应尽可能远离泵、阀门等设备,避免其对测量的干扰;
测量点选择应尽可能远离大射频、强磁场、强震动干扰源等。

流体的流动方向和流量计的箭头方向一致

管道内如有负压会损坏流量计的内衬,需特别注意

在流量计附近应无强电磁场、射频干扰
在流量计附近应有充裕的空间，以便安装和维护
若测量管道有振动，在流量计的两边应有固定的支座
测量不同介质的混合液体时混合点与流量计之间的距离最少要有 30XD(D 为流量计内径)长度
